FBT-X型全自动比表面积测定仪使用说明书

一、概述

依据国家标准GB8074-2008《水泥比表面积测定方法 勃氏法》本公司研制开发出新型全自动比表面积仪FBT-X型，本仪器作为上代产品的升级型，试验过程更加简单快捷，试验结果计算精度增大，试验数据管理简单高效。是试验室以及研究机构等的理想产品。

一、仪器优点：

用户可自由调节试样的空隙率、密度等参数，使的仪器的测量范围大大增加。

抽气泵速度连续可调，更加精准控制抽气过程。

加入温度一键校准功能，简单快速的校准当前温度值。

加入光电管一键校准功能，有效解决在强光试验环境或者因光电管老化等原因导致试验过程液面判断失误等现象。仪器使用更加可靠。

智能光电检测技术，可以不使用遮光小球完成试验。即便是位于不同的环境光环境下，无需人工调节灵敏度，只需一键校准即可完成。

采用7英寸、分辨率800*480的彩色触摸屏显示，各种数据以及仪器实时状态等信息直观显示，友好的人机互动界面，操作仪器将更加快捷高效。

高达20组的标准试样存储，不必每次更换被测试样后再次使用标准试样试验得到标样信息，只需在被测试样试验前调出对应的标准试样信息即可。使的试验过程更加简单快捷。

高达200组的被测试样存储。存储顺序以试验时间排列，用户可以快速找到想要的历史数据。且历史数据存储内容包括试验的所有参数信息以及对应的标准试样试验信息。

历史数据可单独管理，也可批量管理，用户可以随意删除无用的数据，当有数据被删除后，存储空间自动管理数据并重新排序。让历史数据界面显示更加清晰明了。

U盘导出功能，用户可连接U盘至仪器，将历史数据导出至U盘，然后在电脑端查看、编辑数据，更可利用电脑的办公软件生成试验报表并保存试验信息。

试验数据实时打印，历史数据再次打印，打印内容包括试验的所有参数以及对应标准试样的参数信息。查看历史试验信息更加快捷高效。

仪器实时显示各种提示信息，并判断自身故障信息，帮助用户操作仪器以及试验控制。

二、技术参数

电源电压 220V±10%，50HZ

计时范围 0.1秒

计时精度 <0.1秒

测量精度 ≤1%

试验温度范围 8-34℃(以规范要求为准)

适用范围 GB8074-2008所规定的范围

三、仪器操作

开机界面

仪器通电后，打开电源，显示屏显示开机画面，该界面包含仪器的硬件和软件等版本号信息。开机界面显示3秒后自动进入主界面。

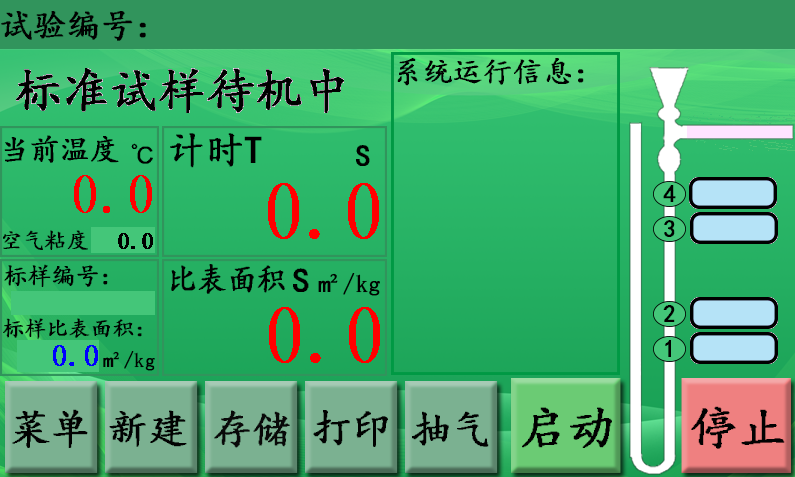

主界面

【菜单】：进入菜单界面

【新建】：新建试验信息，否则无法启动试验。

【存储】：保存当前试验结果。如果开启了自动保存功能，试验结束后无需要按下该按键，在“系统运行信息”栏中会提示试验结果是否已经保   存，用户可根据实际情况自主选择。

【打印】：打印当前试验数据。如果开启了自动打印功能，试验结束后仪器会自动打印试验结果。按下该按键，可再次打印。

【抽气】：启动抽气泵。再次按下会关闭抽气泵。界面的右上方位置指示当前抽气状态。

【启动】：启动试验。如果没有新建试验，按下该按键仪器不会进入试验模式，同时会在“系统运行信息”栏中提示需要新建试验。

【停止】：停止当前试验。

注意：

新建一个试验信息，只有在仪器自主判断试验完成，且仪器保存试验数据后，才会清空该信息。必须重新新建试验才可再次启动。

试验过程中按下【停止】，该试验信息不会被清空，可重新按下【启动】键，重新试验。

抽气泵的调节旋钮应先调节至最小位置，启动抽气泵后，再慢慢调节抽气速度。

新建试验

【试验类型】： 切换当前新建的试验类型。

【试验编号】： 进入该界面时，仪器会自动生成一个以当前年+月+日+时+分共12位数字的试验编号，如果用户想要自定义试验编号，点击数据框重新录入即可。注意不可超过12位。

【空隙率】【密度】：用户自行输入当前对应试样的空隙率和密度。该数据系统会自动保存，如果下次试验该数据一致，用户不必重新录入。

【比表面积S】： 新建试验为标准试验时，需要输入该数据。该数据系统会自动保存。

【选择标准试样】：当新建的试验为被测试样时，选择计算所用的标准试样。

菜单界面

仪器共有5个主菜单选项：详细功能在下文依次介绍。

系统设置

【试验结束自动保存】： 是：试验结束后，仪器将自动保存试验结果信息。

否：试验结束后，如需保存，在主界面按下【存储】。

【试验结束自动打印】： 是：试验结束后，仪器将自动打印试验结果信息。

否：试验结束后，如需打印，在主界面按下【打印】。

【打印被测试样结果时同时打印对应标样数据】：

是：打印被测试验信息时，将同时打印对应标样信息。

否：打印被测试验信息时，不打印对应标样信息。

【温度满度校准】： 当前温度校准倍率。先将该数值调整为1.00.然后对比显示的当前温度值和真实温度值，计算该数据。

例：该数值设置为1.00的时候。仪器显示的当前温度值为20.0℃，而真实温度为25.0℃。则该数值=25.0/20.0=1.25.

【当前电压】：显示光电管的当前电压采样值。光电管未被遮挡时(并且没有被液体遮挡)，电压应为4.0V左右。被液体超过后，电压略微升高，液面正好处于光电开关中间位置，或者被小球遮挡后，电压应接近0.0V。用户在使用过程中可根据电压值初步判断光电开关的老化以及损坏状态。

【校准电压】：显示光电管的校准信息。在使用过程中，强光照环境或者光电管自身随着时间的老化，都会导致光电管在未被遮挡(且未被液面超过)时的电压值有轻微的变化。这种情况下，只需要校准一下就可以正常使用了。

【校准】：将仪器放置在试验环境中，确保玻璃管内的液面不高于任何一个光电开关，按下【校准】键即可。校准后，显示的校准电压值应和左侧的当前电压值一致。

【确认】：按下该按键，此界面的所有改动才会生效且被保存。然后仪器自动返回至菜单界面。

【返回】：按下该按键，此界面的所有改动不生效且不保存。然后仪器自动返回至菜单界面。

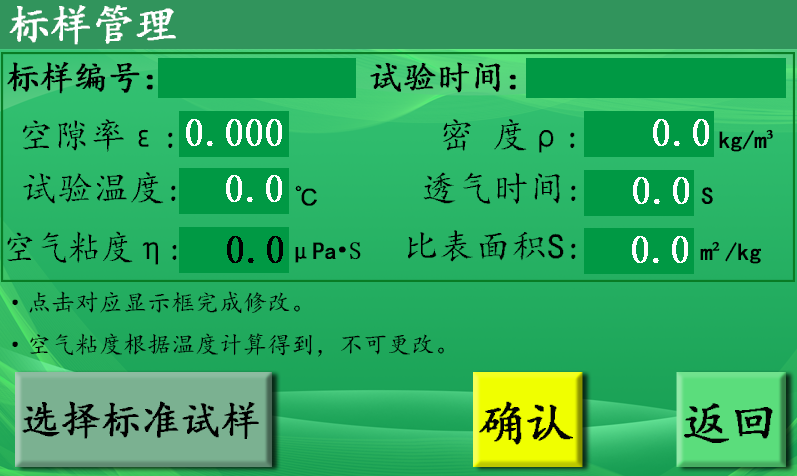

标样管理

该界面下，用户可以自主更改标准试样的数据信息 。

【选择标准试样】：进入到标准试样的存储列表，选择某一个标准试样后，仪器自动返回到本界面，用户可以更改任意一个对应的数据。空气粘度值是由试验温度计算而来，不可单独更改。

【确认】： 仪器将保存更改后的试验数据。

【返回】： 仪器不保存更改的试验数据。

时钟设置

该界面校准系统时钟。按下【确认】键保存当前的更改信息。如遇时钟校准信息无法保存，可能是主板电池没电，需更换电池。

数据查看

分为两个界面，标准试样历史数据和被测试样历史数据。点击某个试验据，将变为红色显示，指示为当前选中。

【删除】： 删除选中的数据信息。

【管理】：进入管理界面，批量删除以及U盘导出等。

【打印】：打印选中的数据信息。

【上页】【下页】：翻页键。

【返回】：返回到主菜单界面。

在被测试样历史数据查看界面，右上角位置可输入想要查看的页数，快速定位。由于标准试样只有20组，故没有该功能。

试验数据管理

可批量删除对应存储空间的数据。请谨慎操作。

【导出数据】：连接U盘至仪器，左侧的信息框会显示U盘的检测状态和            导出状态。

注意：导出到U盘的文件格式为.CSV。命名分别是：“标准试样.CSV”和“被测试样.CSV”，如果U盘已经存在该名字的文件，将会被覆盖保存。所以，在导出之前，应先将U盘里已经存在的同名文件重命名。
四、WIFI以及APP操作指南

WIFI模块配置：

手机App采用设备自带的Wifi模块(工作于AP模式)与手机通讯。当手机连接到设备AP时，手机无法连接至Internet。有关WIFI模块的配置如下：

1.使用PC机搜寻WIFI AP，找到USR-C215(或者FBT-X)，连接。

2.在浏览器输入IP地址：10.10.100.254.用户名：admin  密码：admin，登入USR-C215(或者FBT-X)的配置页。

3.点击左侧的“WIFI参数”，按照如下参数配置：

模式选择：AP模式

网络名称(SSID)：FBT-X

网络IP：10.10.100.254    (不变)

子网掩码：255.255.255.0  (不变)

4.点击“透传参数”，按照如下图设置：

串口参数：波特率：115200bps

数据位：8

校验位：None

停止位：1

流控与RS485：NFC

网络参数：

模式：透传模式

Socket A设置：

协议：TCP-Server

端口：8899

服务器地址：10.10.100.254

5.断电至少10秒后，重新上电。

APP操作：

1.扫描随机附带二维码，或者销售商提供的链接。然后根据提示点击右上角，选择在浏览器中打开。然后输入密码：123456.启动下载安装。

2.安装完成后，打开手机WIFI，搜索名称为：FBT-X的无线网络，并连接。注意该网络只可连接仪器，并不能与互联网产生数据流量。如果不连接该无线，则APP只可查看历史数据，无法实时控制仪器。

3.使用APP需要先进行注册，查看仪器【系统设置】界面的右上角，将ID提供给售后人员并索取密钥。得到密钥后，点击APP的右上角，进入【软件注册】，将设备ID和密钥输入即可。注册成功后，APP会提示【验证成功】，然后可正常使用。以后再次打开APP，软件会自动注册。

4.点击APP右上角，进入【系统设置】，勾选下方的“允许下载FBT-X

仪器内的试验数据”，则可以将仪器存储的历史数据信息下载到手机。

5.在APP的主页面点击【新建试验】，填入试验信息后，即可控制仪器开始试验，试验完成后，APP独立进行计算。

注意新建试验为“被测试样”时，需要选择用于计算的标准试样。

6.点击试验图标，即可控制仪器开始试验，且过程信息会在仪器和APP同步显示。

7.试验完成后，点击【试验计算】，可查看当前试验的计算结果，并自主选择是否需要保存该试验数据。

8.【历史数据】可查看APP保存的所有试验数据。

五、仪器原理

水泥比表面积是指水泥粉末所具有的总面积，以m2/kg表示。

本方法根据。定量的空气通过具有一定空隙率和固定厚度的水泥层时，所受阻力不同而引起流速的变化来测定水泥的比表面积。

根据GB8074-2008中所推荐的计算公式：当被测试样的密度和空隙率均与标准试样不同，且试验时温度相差大于±3℃时的计算公式：

当密度相同时，式中：S-被测试样的比表面积，Ss-标准试样的比表面积，单位：m²/kg。

T-被测试样液面降落时间，Ts-标准试样液面降落时间，单位S。

ε-被测试样空隙率，εs-标准试样的空隙率。

ρ-被测试样的密度值，ρs-标准试样的密度值，单位Kg/m³。

η-被测试样试验温度下的空气粘度，ηs标准试样试验温度下的空气粘度，单位Pa·S。

六、仪器的检验及标定

透气检验：用随机配送的橡胶塞塞紧压力计容桶接口，设定必要参数，然后启动仪器，仪器自动停止后，仔细观察液面是否有降落，无降落为正常。

试料层体积的测定(水银排代法)

请参阅随机所附《水泥比表面积测定方法(勃氏法)》GB 8074-2008.

试料层体积的测定

请参阅随机所附《水泥比表面积测定方法(勃氏法)》GB8074-2008

七、试验步骤

试样准备

请参阅随机所附《水泥比表面积测定方法(勃氏法)》GB 8074-2008

确定试样量

请参阅随机所附《水泥比表面积测定方法(勃氏法)》GB 8074-2008

试料层制备

请参阅随机所附《水泥比表面积测定方法(勃氏法)》GB 8074-2008

其它未详列试验问题均请参阅GB8074-2008

八、操作指南

检测前的准备工作

被测试样烘干备用。

预先测定好被测试样的密度。

220V、50Hz的交流电源系统。

千分之一天平一台。

黄油少许。

将仪器放平放稳，接通电源，打开仪器左侧的电源开关。观察仪    器的显示的自检信息，如果提示“请检查液位”，表示玻璃压力计

内的水位未达或超过低刻度线。

如果未到低刻度，请用滴管从压力计左侧一滴滴的滴入清水。

滴水过程中应仔细观察显示屏，如果光电管1显示已遮，停止注水。

如果超过刻度，请倒出水，然后按步骤7加水。

标准试样测试操作

需要的已知参数：标准粉的比表面积;标准粉的密度;容桶的标称体积。

试样量的制备：

标准粉需在115摄氏度下烘干3小时以上。在干燥器中冷却至室温。

按公式Ws= psX VX(1-~s)计算试样量。  其中pS-标准粉密度，

V-容桶标称体积，￡s一标准粉试样空隙率。注：本仪器标准粉及

初测试样空隙率均为0.50

例：标准粉密度3.16g/cm3.容桶体积1.980.空隙率0.50

则：标定仪器时标准粉称重为：

Ws=(JsV(1～￡s)=3.16x1.980x(1一o.5)=3.1284(g)

请称量已烘干并冷却的标准粉3.1284g

将容桶放在金属支架上，放入穿孔板，用推杆将穿孔板放平，再放入一片滤纸，用推杆按到底部平整即可。

通过漏斗将试样装入容桶(切忌不要振动容桶)，用手轻摆容桶将标准粉表面基本摆平。

再放入一片滤纸，用捣器轻轻边旋转边将滤纸推入容桶至捣器与容桶全闭合。

从支撑上取下容桶，在容桶锥部的下部均匀涂上少量黄油。

将容桶边旋转边放入玻璃压力计的锥口部分，观察容桶外壁与压力计内壁阀，应有均匀的黄油密封层即可。

启动试验即可。

被测试样测试操作

测定前应首先测定出被测试样的密度。

按公式：w=p.V。(1一￡)计算试样重量。

将容桶擦试干净，放到容桶支架上，放入穿孔板，然后放入一片滤纸。

将被测试样通过漏斗缓缓倒入容桶内，在平整的桌面上(最好是玻璃桌面)平行摆动，使在客桶内的被测试样表面基本摆平。

在试样上面放入一片滤纸。

用捣器边旋转边将滤纸压入容桶。

在容桶锥形部外部涂抹少许黄油。

轻轻将容桶放入玻璃压力计右侧的锥形口处，边放边旋转，使黄油均匀分布以便密封接口部分。

启动试验即可。

注意：在仪器进行抽气工作时，请仔细观察液面如液面超过最上位光电管仍未停止抽气时，请及时按下【停止】键，以免液体抽入到电磁阀中，如仪器不停机，请调节气泵速度(调节抽气速度)。

九、压力计、保险管的更换

压力计的更换

把四个固定螺丝卸下来，拔掉已损坏压力计上的胶管。

把新的压力计用于固定螺丝的部位用“医用”胶布包好(包扎的圈数可参照原损坏的压力计包孔的圈数)，插上胶管，然后把压力计放到固定夹子上，调整好高度，(压力计右端外壁的三条刻度线分别与光电管1、2、3平齐或稍下方)再用螺丝固定。更换好压力计后，检查漏气请参照使用说明书。

保险管的更换

保险管在仪器左侧插座内，先拔掉电源线，用小一字改锥把插座内T形方块撬出，拿下已损坏的保险管，然后换上新的规格为5x 20/1A的保险管，再把T行方块推入座内。如电磁阀和抽气泵损坏，请直接与厂家联系。
